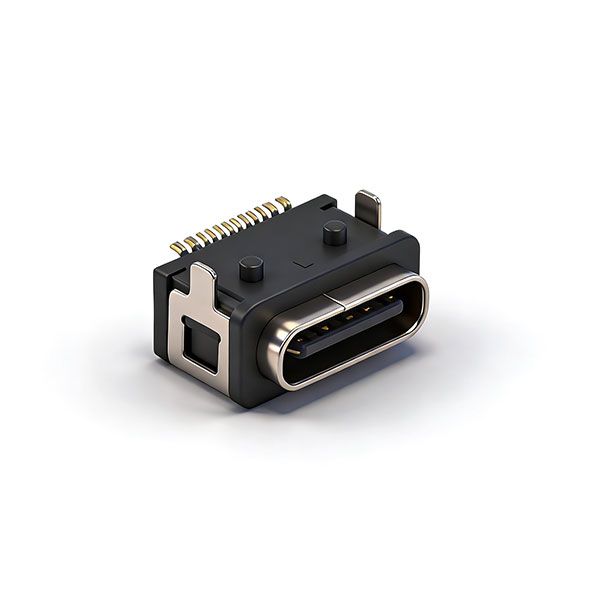

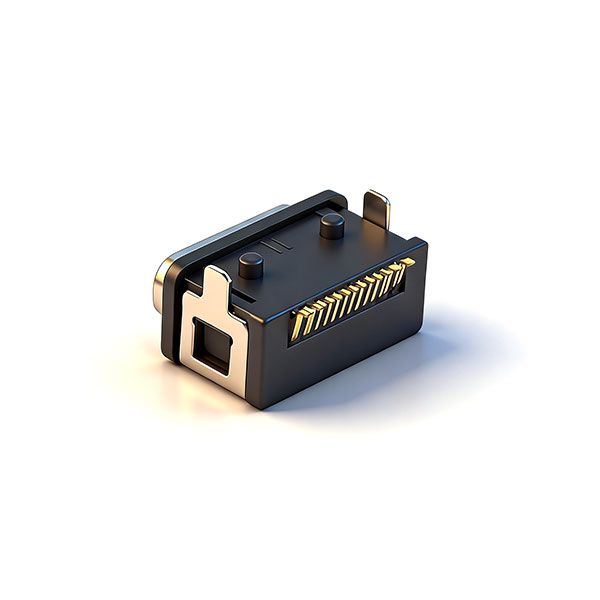

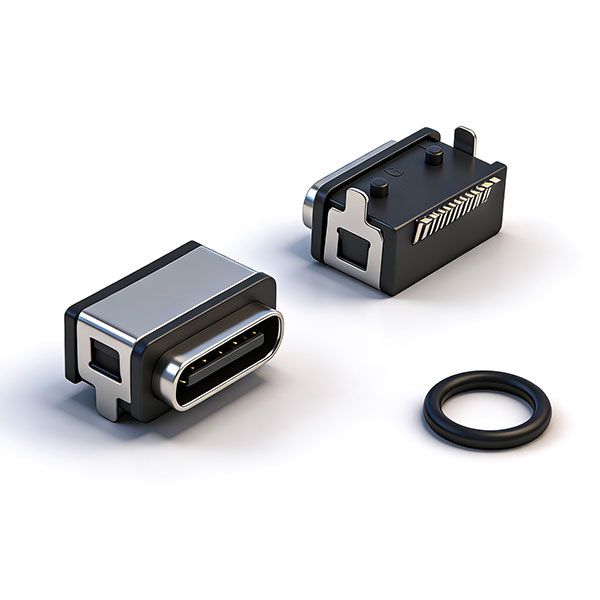

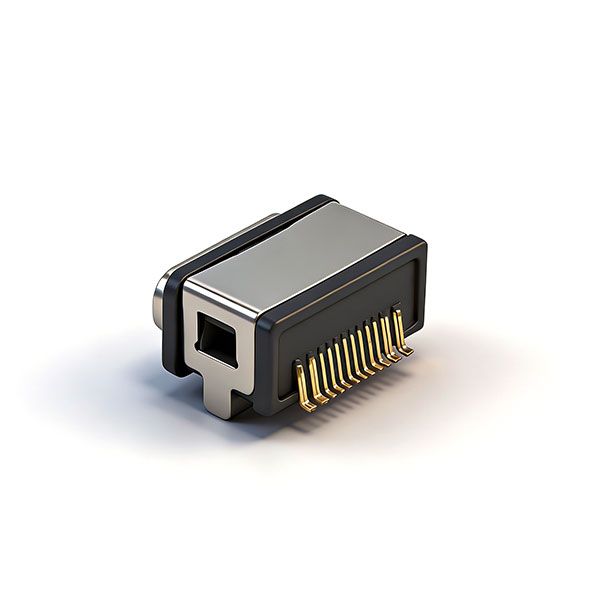

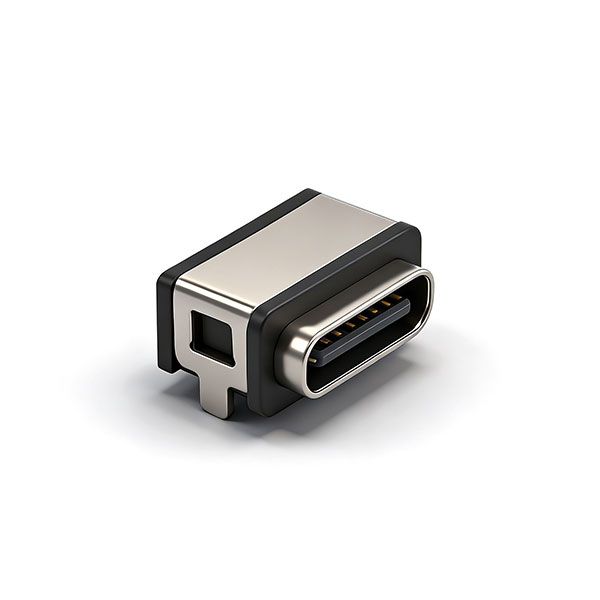

详情介绍
一、电镀规格
| 部位 | 材质 | 镀层规格 |
|---|---|---|
| 胶壳 (Housing/Housing2) | PA10T(G.F30%) | 无电镀 |
| 外壳 1 Shell1 | SUS301 | 镀镍，镍层最小 40μ" |
| 外壳 2 Shell2 | SUS301 | 镀镍，镍层最小 40μ" |
| 端子 Contact | 磷青铜 C7025，Au/Ni 复合电镀 | 全域镍≥40μ"；接触区镀金 1μ"，其余区域刷金 G/F |
二、机械性能
| 项目 | 参数 |
|---|---|
| 插入力 | 5N~20N |
| 拔出力 | 8N~20N |
| 插拔耐久寿命 | 10000 次循环 |
| 防水等级 | IPX8（1m 水深浸泡 30min） |
| 防水圈参数 | 圆形硅胶圈，直径 1.0mm；装配挤压至 0.5~0.6mm |
三、电气性能
| 项目 | 参数 |
|---|---|
| 额定电流 | 最大 3.0A |
| 耐电压 | 100V AC |
| 接触电阻 | ≤40mΩ |
| 绝缘电阻 | ≥100MΩ |
四、环境性能
| 项目 | 参数 |
|---|---|
| 工作温度范围 | -30℃ ~ +85℃ |
| 环保标准 | ROHS、REACH 合规 |
五、引脚定义
| 引脚 | 信号名称 | 引脚 | 信号名称 |
|---|---|---|---|
| A1 | GND | B12 | GND |
| A4 | VBUS | B9 | VBUS |
| A5 | CC1 | B8 | SBU2 |
| A6 | Dp1 | B7 | Dn2 |
| A7 | Dn1 | B6 | Dp2 |
| A8 | SBU1 | B5 | CC2 |
| A9 | VBUS | B4 | VBUS |
| A12 | GND | B1 | GND |
