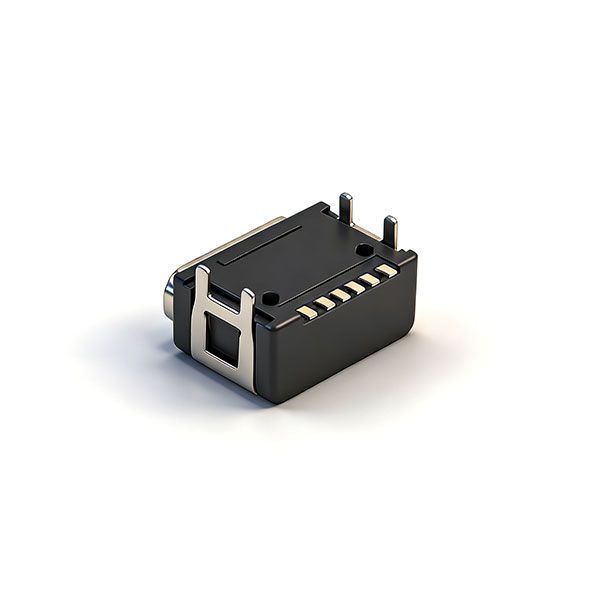

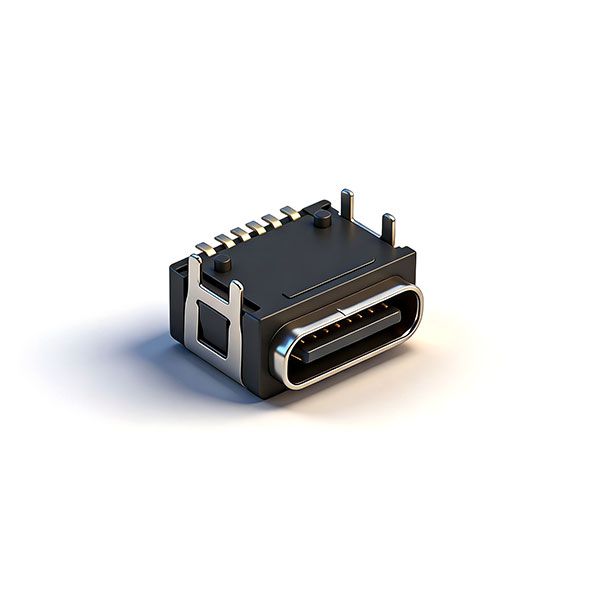

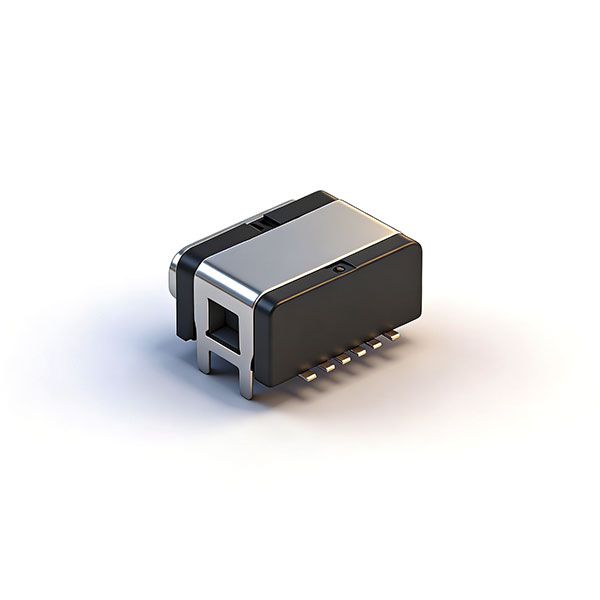

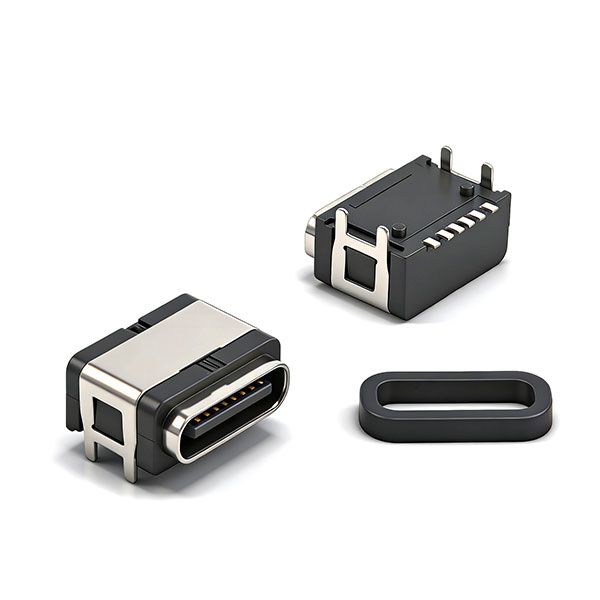

防水TC母座6P 板上四脚插板SMT L=7.85 全塑 IPX6
所属类别
发布时间
最后更新 浏览次数
板上防水
2026-06-24 17:50:24
2026-06-24 17:50:52 29
料号：B09W0603A
外壳：不锈钢304
胶芯：LCP
端子：黄铜
详情介绍
一、电镀规格
| 部位 | 材质 | 镀层规格 |
|---|
| 胶壳 Housing | PA10T (G.F30%) | 无电镀 |
| 外壳 Shell | SUS304R-1/2H，厚度 0.25mm | 镀镍 Ni Plating |
| 端子 Contact | 磷青铜 C5191R-EH，厚度 0.20mm | 金镍复合电镀 Au/Ni Plating |
二、机械性能
| 项目 | 参数 |
|---|
| 插入力 | 5~20N |
| 拔出力 | 6~20N |
| 插拔耐久寿命 | ≥10000 次循环 |
| 防水等级 | IPX6 |
| 接口标准 | 符合 USB2.0 规格 |
三、电气性能
| 项目 | 参数 |
|---|
| 额定电流 | 3A |
| 初始接触电阻 | ≤30mΩ |
| 耐电压 | ≥100V AC |
| 绝缘电阻 | ≥100MΩ |
四、环境性能
五、引脚定义
| 引脚 | 信号名称 | 引脚 | 信号名称 |
|---|
| A5 | CC1 | B12 | GND |
| A9 | VBUS | B9 | VBUS |
| A12 | GND | B5 | CC2 |
六、包装规范
