TYPE C板上母座
首页TYPE C板上母座产品详情

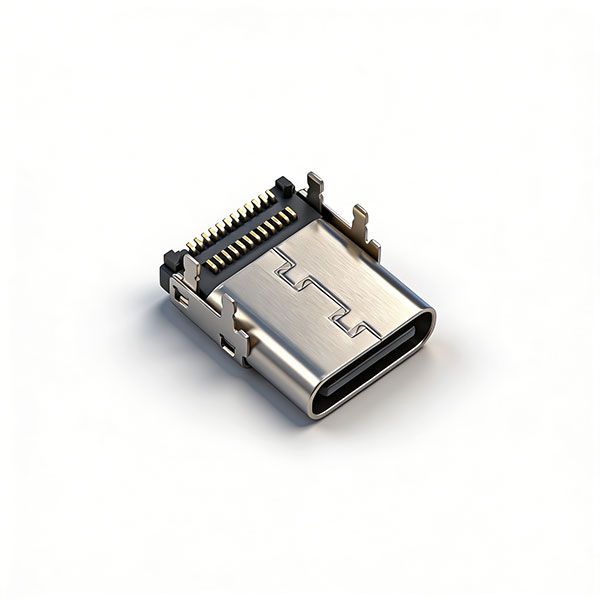

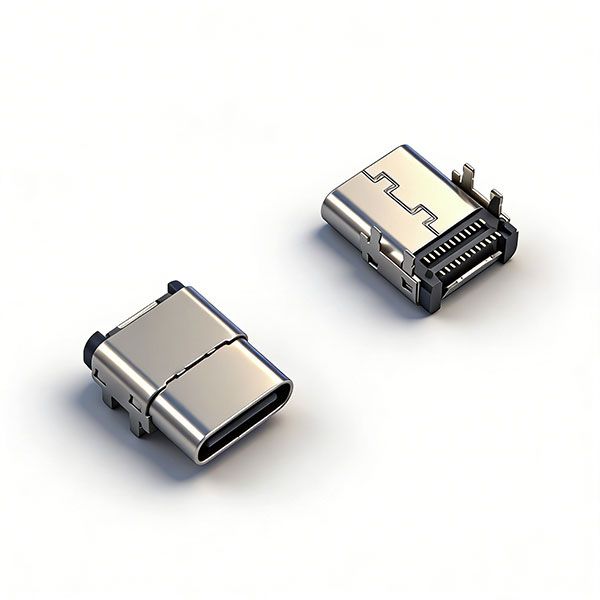

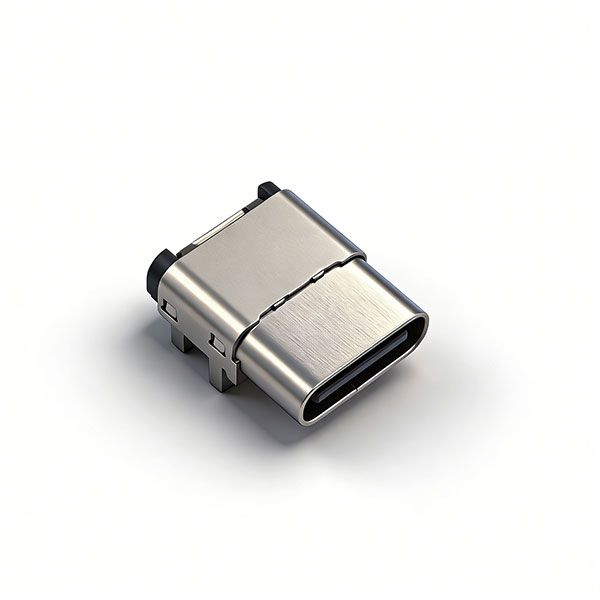

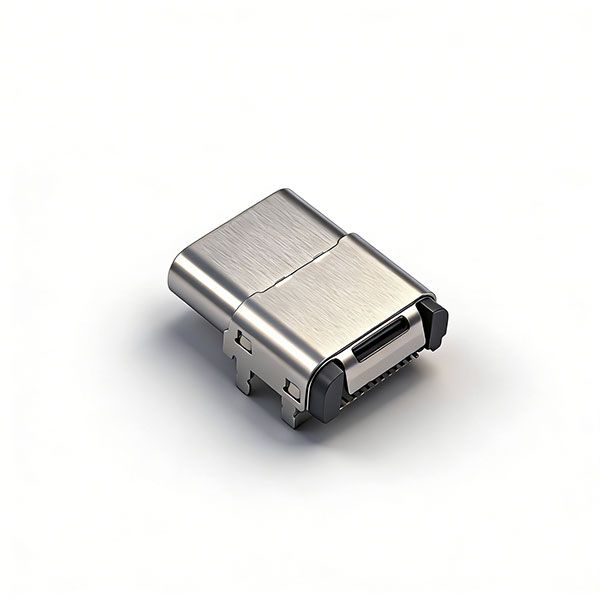

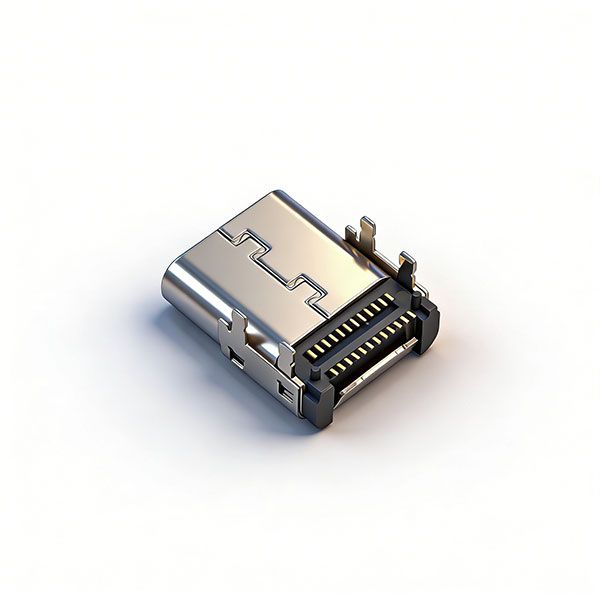

TC母座24P 四脚插板SMT+SMT L=11.5/12.4 双外壳 三模 有柱 无弹
所属类别
发布时间
最后更新 浏览次数
外壳：不锈钢201
端子：高导铜
胶芯：LCP耐高温
详情介绍
一、电镀规格
| 部位 | 材质 | 镀层规格 |
|---|---|---|
| 胶壳（Housing） | LCP（UL94‑V0 黑色） | Ni：50μ" |
| 外铁壳（Outer Shell） | SUS304，T=0.30mm | Ni：50μ" |
| 内铁壳（Inner Shell） | SUS304，T=0.20mm | Ni：50μ" |
| 弹片（Shrapnel） | SUS304，T=0.12mm | — |
| 锁扣（Latch） | SUS301，T=0.15mm | — |
| 端子（Terminal） | C7025，T=0.15mm | Ni：50μ"、Au：G/F、Sn：60μ" |
二、机械性能
| 项目 | 参数 |
|---|---|
| 插入力 | 5N~20N |
| 拔出力 | 8N~20N |
| 耐久性 | 10000 次循环 |
三、电气性能
| 项目 | 参数 |
|---|---|
| 额定电流 | 5A |
| 介电强度 | 100V AC（RMS） |
| 绝缘电阻 | ≥100MΩ |
| 接触电阻（常态） | ≤40mΩ |
| 接触电阻（环境测试后） | ≤50mΩ |
四、环境性能
| 项目 | 参数 |
|---|---|
| 工作温度 | ‑55℃ ~ +85℃ |
五、引脚定义
| 引脚 | 信号名称 | 引脚 | 信号名称 |
|---|---|---|---|
| A1 | GND | B12 | GND |
| A2 | SSTXp1 | B11 | SSRXp1 |
| A3 | SSTXn1 | B10 | SSRXn1 |
| A4 | VBUS | B9 | VBUS |
| A5 | CC1 | B8 | SBU2 |
| A6 | Dp1 | B7 | Dn2 |
| A7 | Dn1 | B6 | Dp2 |
| A8 | SBU1 | B5 | CC2 |
| A9 | VBUS | B4 | VBUS |
| A10 | SSRXn2 | B3 | SSTXn2 |
| A11 | SSRXp2 | B2 | SSTXp2 |
| A12 | GND | B1 | GND |
六、包装规范
| 项目 | 内容 |
|---|---|
| 每盘数量 | 800PCS（首尾各空 10PCS） |
| 每箱卷盘数 | 10 卷 |
| 每箱总数 | 8000PCS |
| 卷盘规格 | Ø330mm，内贴标签、外圈保护带 + 美纹胶 |
| 纸箱配置 | 干燥剂 4PCS、四角护板、三角板固定、外贴标签 |
| 封箱方式 | 上下两面 “工” 字型透明胶密封 |
