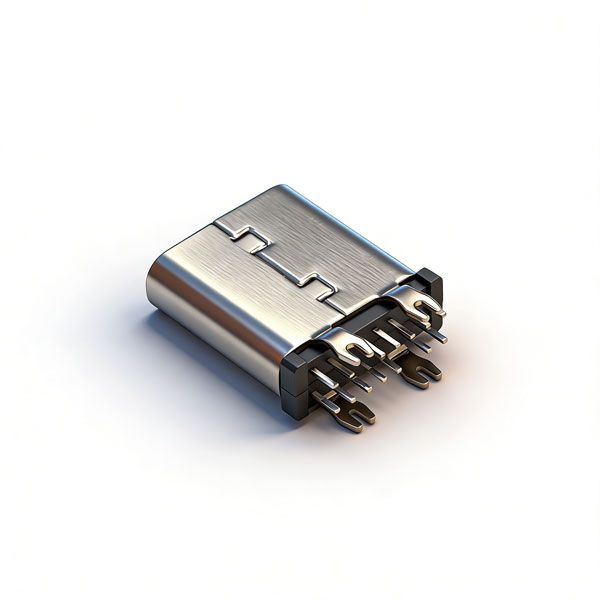

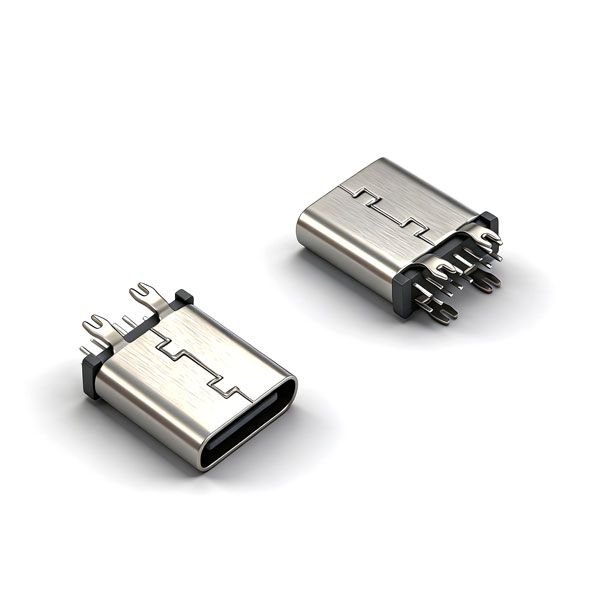

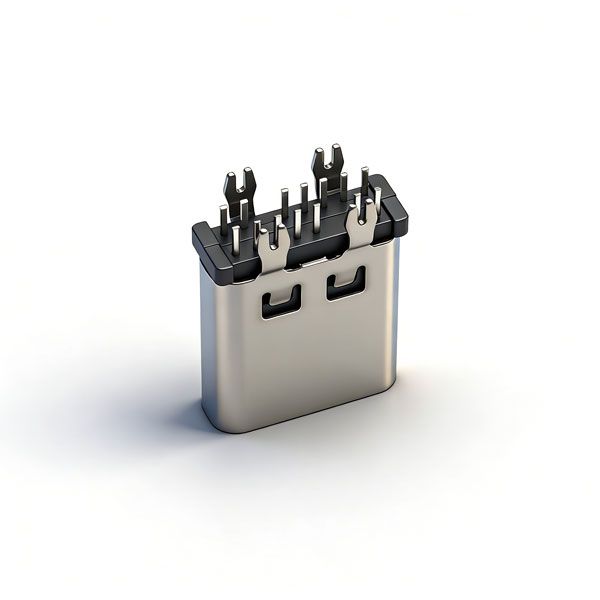

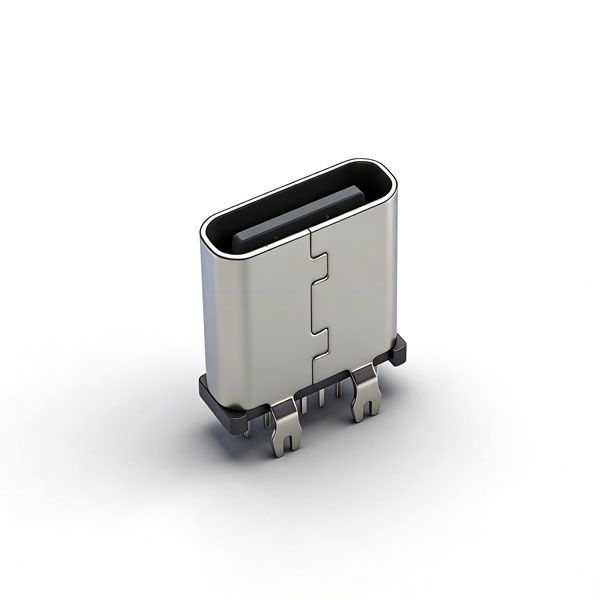

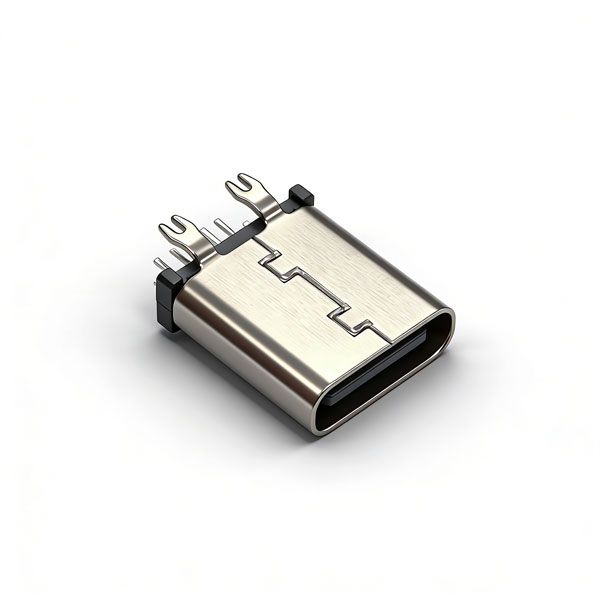

TC母座14P 立插 鱼叉脚 L=8.8/9.3/10.0/10.5 三模 无柱 无弹
所属类别
发布时间
最后更新 浏览次数
外壳：不锈钢201/304
中夹片：不锈钢
胶芯：LCP耐高温
端子：黄铜/高导铜
详情介绍
一、电镀规格
| 项目 | 规格 |
|---|---|
| 盐雾测试 | 24H |
| 环保标准 | 符合 ROHS、REACH |
二、机械性能
| 项目 | 规格 |
|---|---|
| 产品结构 | TYPE C 母座 14PIN，立式四脚鱼叉脚 DIP，三模，无柱，无弹 |
| 插入力 | 5~20N |
| 拔出力 | 6~20N |
| 机械寿命 | 5000 次 |
| 推力 | ≥50N |
| 剥离强度 | ≥150N |
| 扭曲强度 | 0.75Nm |
| 未注公差 | ±0.05mm |
| 通用公差 | ±0.02、±0.10、±0.20 |
| 角度公差 | ±1°、±2° |
| 胶芯材质 | LCP |
| 外壳材质 | SUS304 |
| 端子材质 | C2680 |
三、电气性能
| 项目 | 规格 |
|---|---|
| 额定电流 | 3A |
| 额定电压 | 5V |
| 耐电压 | AC 500V/1min |
| 接触阻抗 | ≤40mΩ |
| 绝缘阻抗 | ≥100MΩ |
四、环境性能
| 项目 | 规格 |
|---|---|
| 工作温度 | -20℃~85℃ |
五、引脚定义
| PIN | 信号名称 | PIN | 信号名称 |
|---|---|---|---|
| A1 | GND | B12 | GND |
| A4 | VBUS | B9 | VBUS |
| A5 | CC1 | B8 | SBU2 |
| A6 | DP1 | B7 | DN2 |
| A7 | DN1 | B6 | DP2 |
| A8 | SBU1 | B5 | CC2 |
| A9 | VBUS | B4 | VBUS |
| A12 | GND | B1 | GND |
六、包装规范
| 项目 | 规格 |
|---|---|
| 包装方式 | 管装 |
| 每管数量 | 50PCS / 管 |
