TYPE C板上母座
首页TYPE C板上母座产品详情

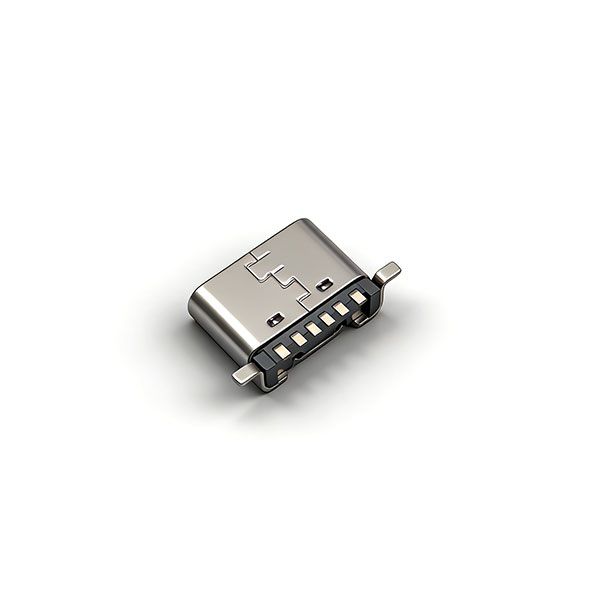

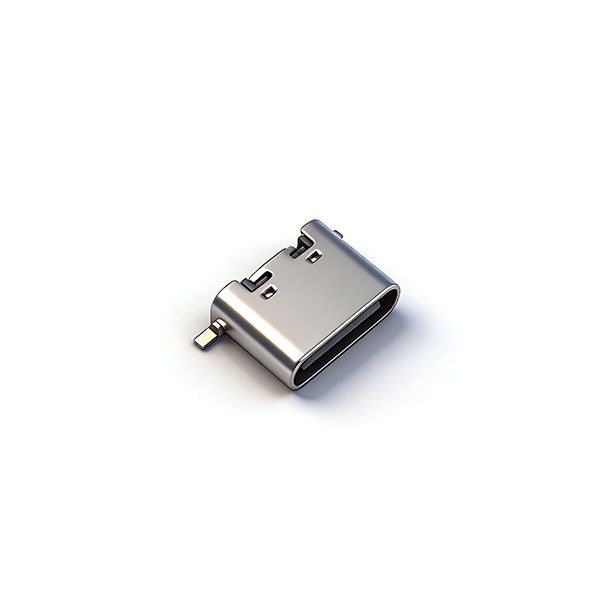

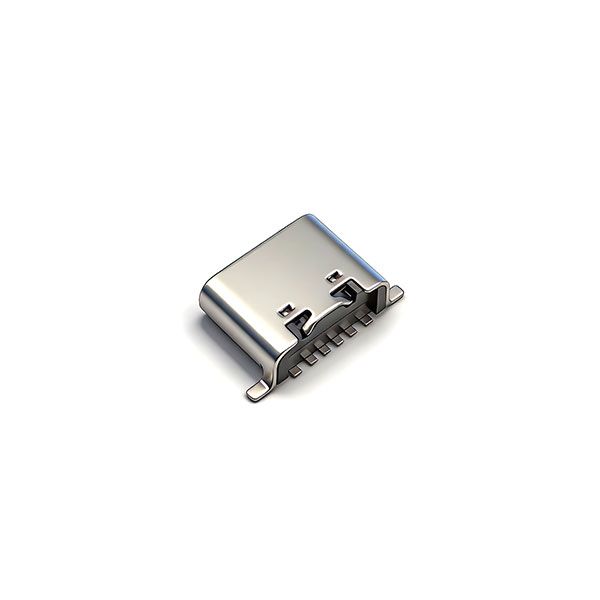

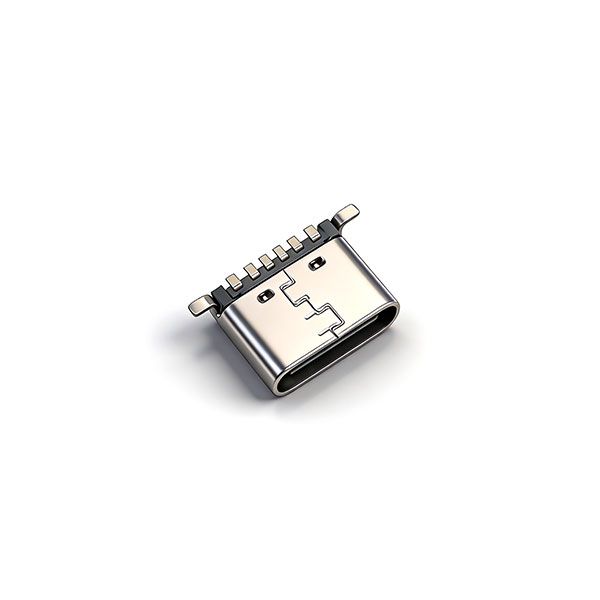

TC母座6P 后两脚贴板SMT L=6.5 二代 无柱 无弹
所属类别
发布时间
最后更新 浏览次数
料号：A01B611A
外壳：不锈钢304
胶芯：LCP
端子：黄铜
详情介绍
一、电镀规格
| 项目 | 规格 |
|---|---|
| 端子底镀 | 镀镍 ≥50μ" MIN |
| 端子功能接触区 | 镀金（厚度依对应料号） |
| 端子焊接区 | 电镀规格依对应料号 |
| 屏蔽 / EMI 弹片 | 仅清洁处理 |
| 环保标准 | 符合 ROHS、REACH |
二、机械性能
| 项目 | 规格 |
|---|---|
| 产品结构 | TYPE C 母座 6PIN，板上后两脚贴 SMT，L=6.5mm，二代，无柱，无弹，外壳脚长 0.8mm |
| 插入力 | 0.5~2.0 kgf |
| 拔出力 | 0.8~2.0 kgf |
| 机械寿命 | 5000 次插拔 |
| 回流焊耐温 | 峰值 260℃，保持 10 秒 |
| 未注公差 | ±0.05mm |
| 胶壳材质 | 耐高温 LCP 黑色塑胶，UL94 V-0 |
| 端子材质 | 黄铜（铜合金） |
| 外壳 / 中板材质 | 304 不锈钢 |
三、电气性能
| 项目 | 规格 |
|---|---|
| 额定电流 | 3.0A |
| 额定电压 | 5.0V |
| 接触阻抗 | ≤40mΩ/PIN（MAX） |
| 绝缘电阻 | ≥100MΩ（MIN） |
| 耐电压 | AC 100V，保持 1 分钟 |
四、环境性能
| 项目 | 规格 |
|---|---|
| 工作温度 | -25℃ ~ +85℃ |
五、引脚定义
| PIN 位 | 信号名称 |
|---|---|
| A12 | GND |
| A9 | VBUS |
| A5 | CC1 |
| B12 | GND |
| B9 | VBUS |
| B5 | CC2 |
六、包装规范
| 项目 | 规格 |
|---|---|
| 包装形式 | 编带包装 |
