TYPE C立式母座
首页TYPE C立式母座产品详情

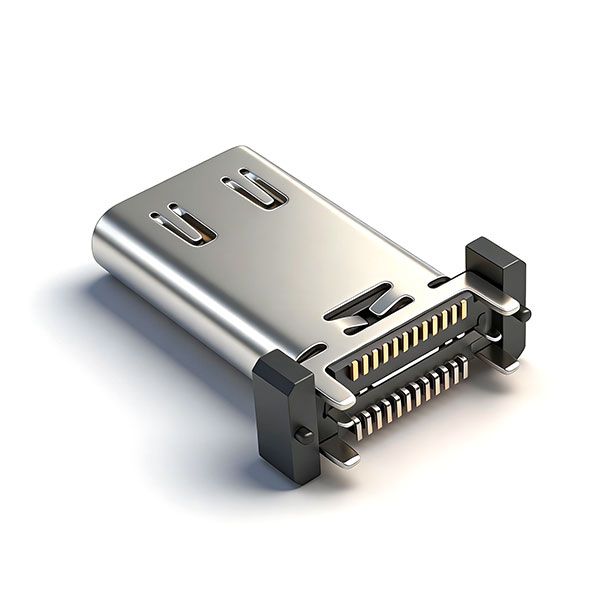

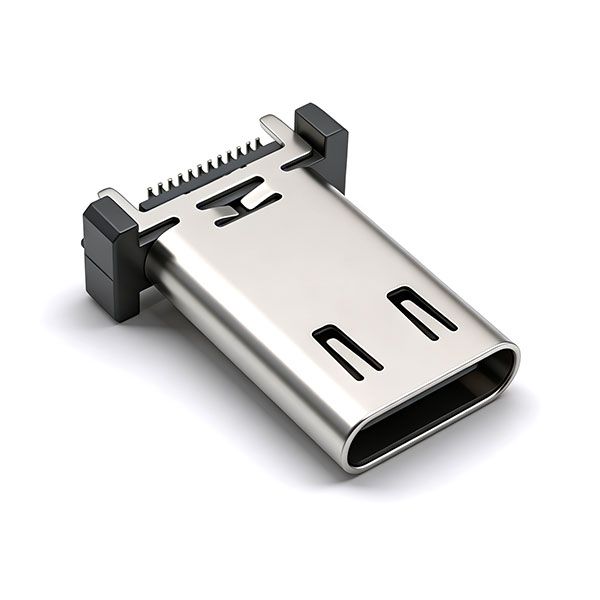

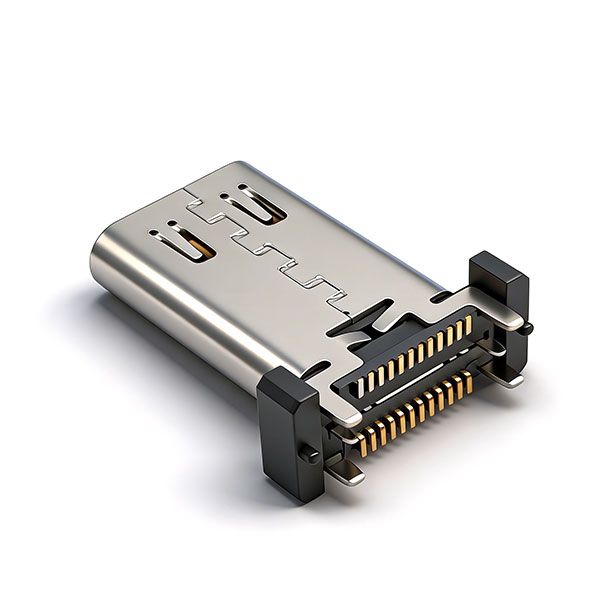

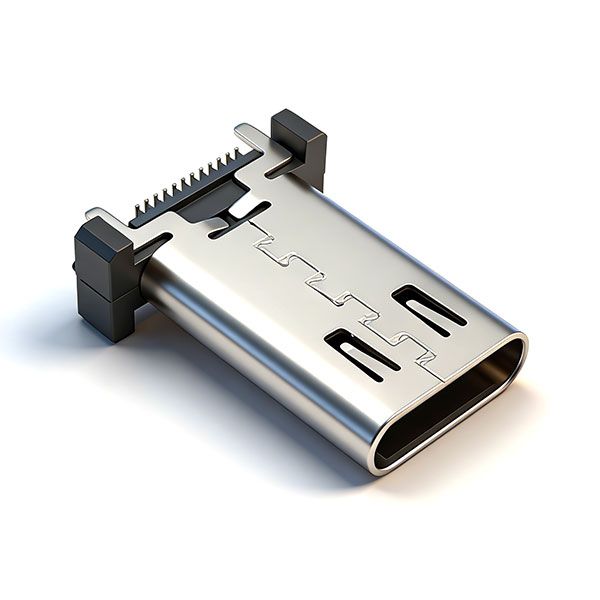

TC母座24P 立贴 L=15.0 三模 有柱 有弹
所属类别
发布时间
浏览次数
料号：A032401A
外壳：不锈钢304
胶芯：LCP
端子：高导铜
详情介绍
一、电镀规格
| 项目 | 规格 |
|---|---|
| 端子接触区 | 镀金≥3μ" |
| 端子焊接区 | 镀金≥1μ" |
| 外壳 | 镀镍≥50μ" |
| 整体底镀 | 镀镍≥40μ" |
| 盐雾测试 | 48H 无锈蚀 |
| 外观要求 | 无起泡、脱胶、变色不良 |
| 环保标准 | 符合 ROHS、REACH |
二、机械性能
| 项目 | 标准 |
|---|---|
| 产品结构 | 母座、立式、四脚鱼叉插板 |
| 未注公差 | ±0.05mm |
| 插入力 | 6~20N |
| 拔出力 | 6~20N |
| 机械寿命 | ≥10000 次插拔 |
| PCB 适配板厚 | 1.00mm |
三、电气性能
| 项目 | 标准 |
|---|---|
| 绝缘电阻 | ≥100MΩ |
| 接触电阻 | ≤50mΩ |
| 额定电压 | 100V DC |
| 额定电流 | 5A |
| 耐电压 | AC 500V/1min，无击穿、无闪络 |
四、环境性能
| 项目 | 标准 |
|---|---|
| 工作温度 | -40℃ ~ +85℃ |
| 存储温度 | -55℃ ~ +125℃ |
| 盐雾测试 | 48 小时无锈蚀 |
| 湿热测试 | 40℃、90% RH，500 小时性能稳定 |
五、引脚定义（完整可提取）
| PIN | 信号 | PIN | 信号 |
|---|---|---|---|
| A1 | GND | B12 | GND |
| A2 | TX1+ | B11 | RX1+ |
| A3 | TX1- | B10 | RX1- |
| A4 | VBUS | B9 | VBUS |
| A5 | CC1 | B8 | SBU2 |
| A6 | D+ | B7 | D- |
| A7 | D- | B6 | D+ |
| A8 | — | B5 | CC2 |
| A9 | VBUS | B4 | — |
| A10 | RX2- | B3 | TX2- |
| A11 | RX2+ | B2 | TX2+ |
| A12 | GND | B1 | GND |
六、包装规范
| 项目 | 规格 |
|---|---|
| 包装形式 | 载带 + 上带 + 卷盘 + 纸箱 |
| 卷盘堆叠 | 每 8 盘堆叠 |
| 纸箱防护 | 四角放三角垫 |
| 标签 | 每盘贴内标签 |
| 载带 | 首尾留空，每穴 1 个产品 |
| 封箱 | 胶带封箱 |
| 环保 | 符合 ROHS、REACH |
| 备注 | 按客户要求包装 |
