详情介绍
一、电镀规格
| 部位 | 材质 | 镀层规格 |
|---|---|---|
| 胶壳 (Housing) | PA10T(G.F30%) | 无 |
| 外壳 1 (Shell1) | SUS301，厚度 0.20mm | 镀镍，镍层厚度最小 40μ" |
| 外壳 2 (Shell2) | SUS301，厚度 0.25mm | 镀镍，镍层厚度最小 40μ" |
| 端子 (Contact) | 磷青铜 C5210R-EH，厚度 0.20mm | 全域镀镍≥40μ"；接触区镀金 1μ"，其余区域刷金 |
二、机械性能
| 项目 | 参数 |
|---|---|
| 插入力 | 5N~20N |
| 拔出力 | 8N~20N |
| 插拔寿命 | 10000 次循环 |
| 防水等级 | IPX7（10m 水深 / 30 分钟） |

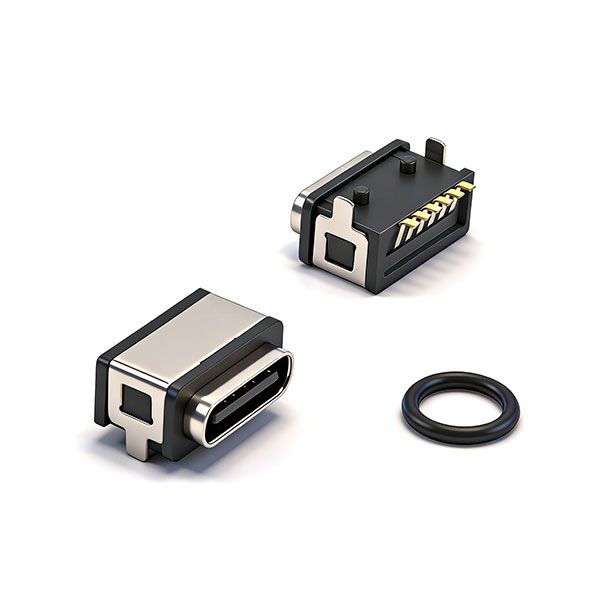

| 防水圈参数 | 圆形截面硅胶圈，直径 1.0mm；挤压后厚度 0.5mm~0.6mm |
三、电气性能
| 项目 | 参数 |
|---|---|
| 额定电流 | 最大 3.0A |
| 耐电压 | 100V AC |
| 接触电阻 | ≤40mΩ |
| 绝缘电阻 | ≥100MΩ |
四、环境性能
| 项目 | 参数 |
|---|---|
| 工作温度范围 | -30℃ ~ 85℃ |
五、引脚定义
| 引脚 | 信号名称 | 引脚 | 信号名称 |
|---|---|---|---|
| A5 | CC1 | B12 | GND |
| A9 | VBUS | B9 | VBUS |
| A12 | GND | B5 | CC2 |
