TYPE C沉板母座
首页TYPE C沉板母座产品详情

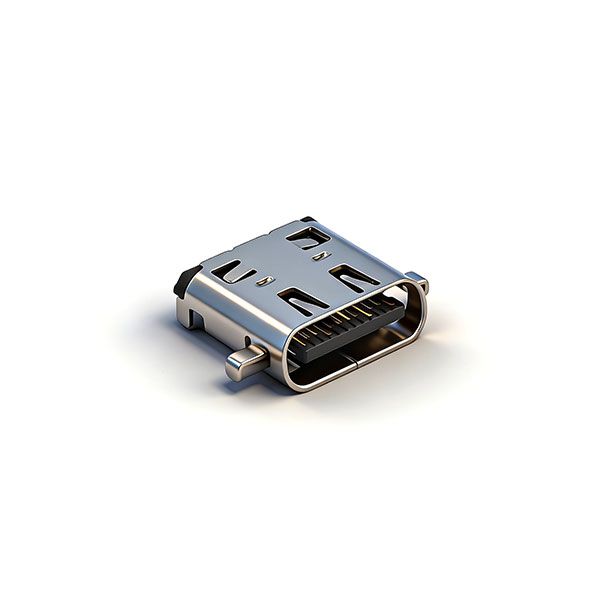

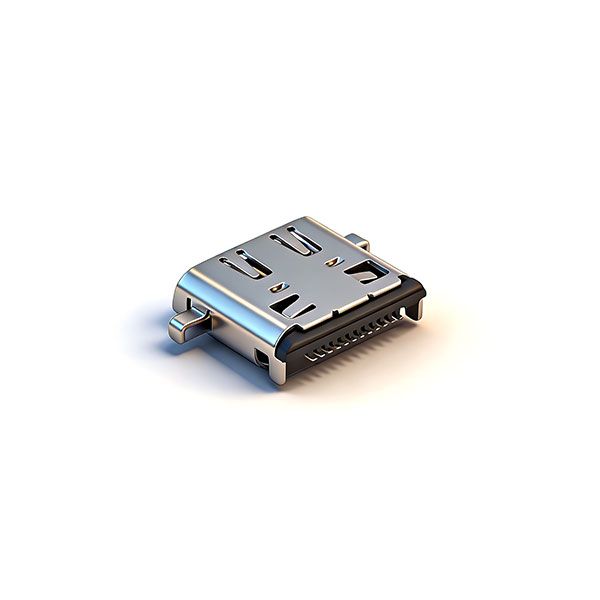

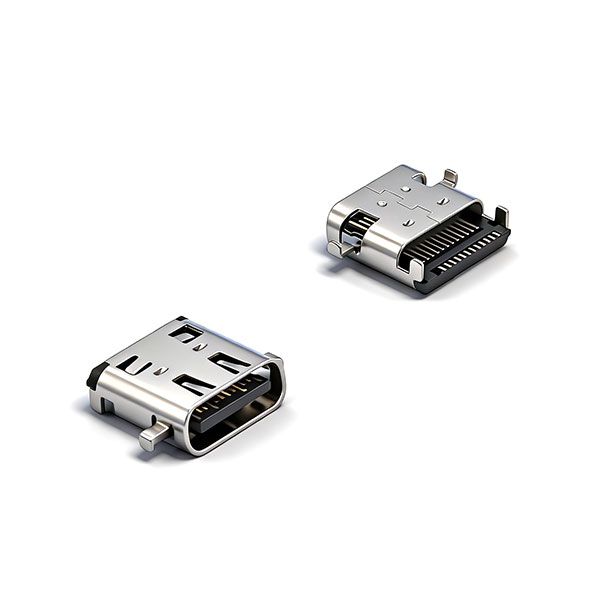

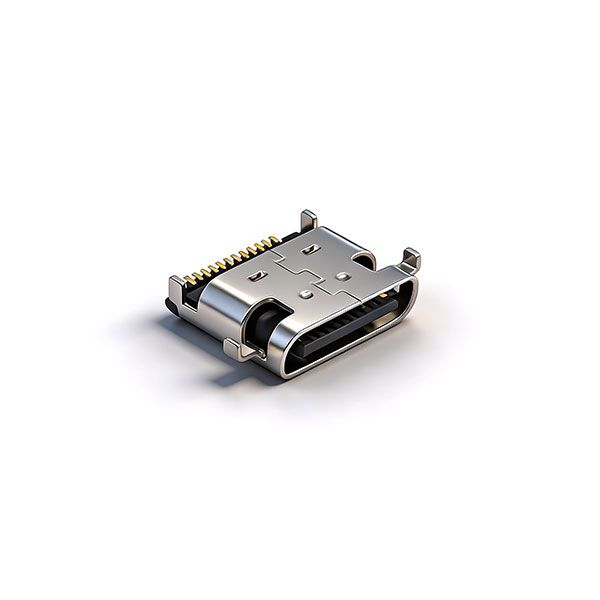

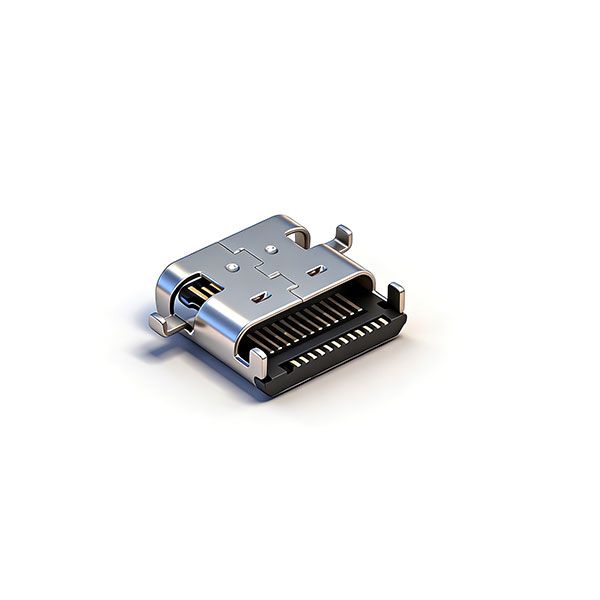

TC母座24P 沉板1.45 四脚插板SMT+SMT L=8.55 单壳 直边/斜边 三模 无柱 有弹
所属类别
发布时间
最后更新 浏览次数
外壳：不锈钢304
端子：高导铜
胶芯：LCP耐高温
中夹片：不锈钢
详情介绍
一、电镀规格
| 项目 | 规格 |
|---|---|
| 端子接触区 | 镀金 |
| 端子焊接区 | 镀金 |
| 整体底镀 | 镀镍 50μ" |
| 外壳 | SUS304，镀镍 50μ" |
| 锁扣 | SUS301 |
| 环保标准 | 符合 ROHS、REACH |
二、机械性能
| 项目 | 规格 |
|---|---|
| 产品结构 | TYPE C 母座 24PIN，沉板 1.45，四脚插板 SMT+SMT，L=8.55mm，单壳，直边/斜边，三模，无柱，有弹 |
| 胶壳材质 | LCP UL94 V-0 |
| 端子材质 | 铜合金 |
| 插入力 | 5~20N |
| 拔出力 | 8~20N |
| 机械寿命 | 10000 次 |
| PCB 未注公差 | ±0.05mm |
| 通用公差 | ±0.02、±0.10、±0.20 |
| 角度公差 | ±1°、±2° |
三、电气性能
| 项目 | 规格 |
|---|---|
| 额定电流 | VBUS 5A；GND 1.25A；其他 0.25A |
| 额定电压 | 20VDC |
| 耐电压 | AC 100V |
| 接触阻抗 | ≤40mΩ |
| 绝缘阻抗 | ≥100MΩ |
四、环境性能
| 项目 | 规格 |
|---|---|
| 工作温度 | -40℃~+85℃ |
五、引脚定义
| PIN | 信号名称 | PIN | 信号名称 |
|---|---|---|---|
| A1 | GND | B12 | GND |
| A2 | SSTXp1 | B11 | SSRXp1 |
| A3 | SSTXn1 | B10 | SSRXn1 |
| A4 | VBUS | B9 | VBUS |
| A5 | CC1 | B8 | SBU2 |
| A6 | Dp1 | B7 | Dn2 |
| A7 | Dn1 | B6 | Dp2 |
| A8 | SBU1 | B5 | CC2 |
| A9 | VBUS | B4 | VBUS |
| A10 | SSRXn2 | B3 | SSTXn2 |
| A11 | SSRXp2 | B2 | SSTXp2 |
| A12 | GND | B1 | GND |
六、包装规范
| 项目 | 规格 |
|---|---|
| 包装形式 | 编带（卷带）+ 防水袋 + 纸箱 |
| 每盘数量 | 1000PCS |
| 载带留空 | 首尾各≥15 空穴 |
| 上带剥离力 | 0.1~1.3N |
| 纸箱配件 | 干燥剂、防撞三角柱 4 个 |
