TYPE C沉板母座
首页TYPE C沉板母座产品详情

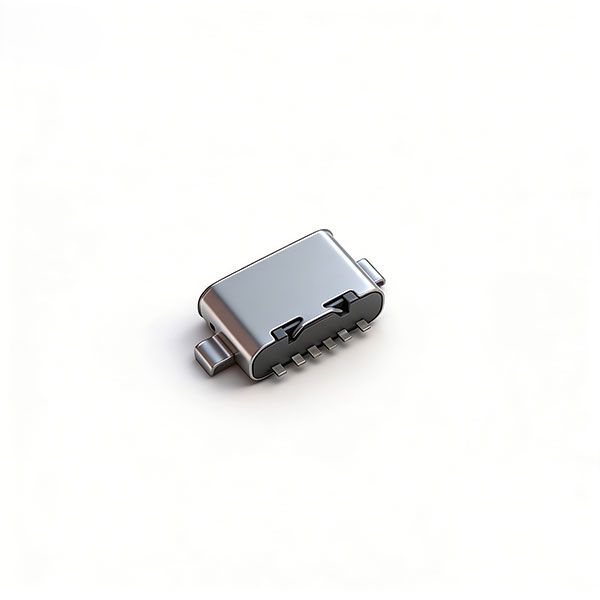

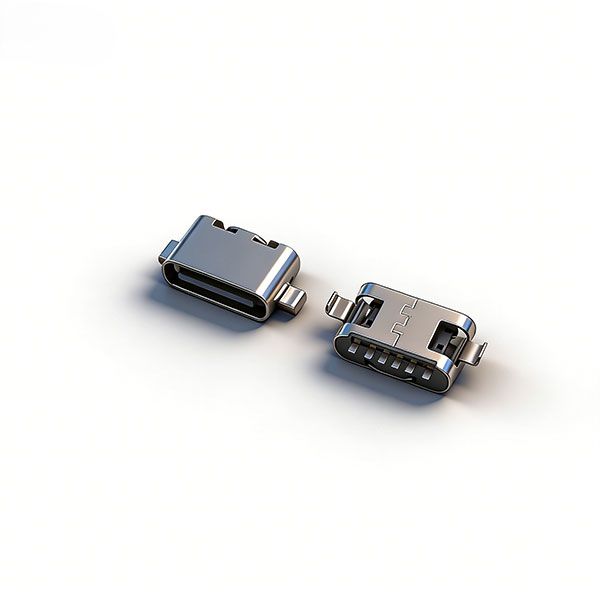

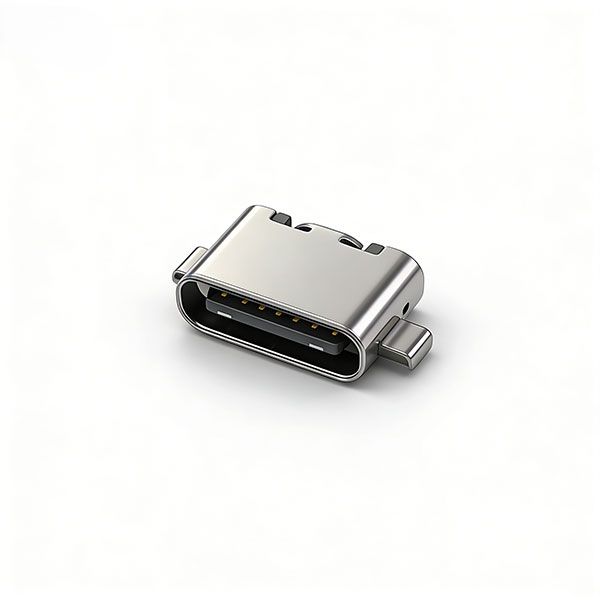

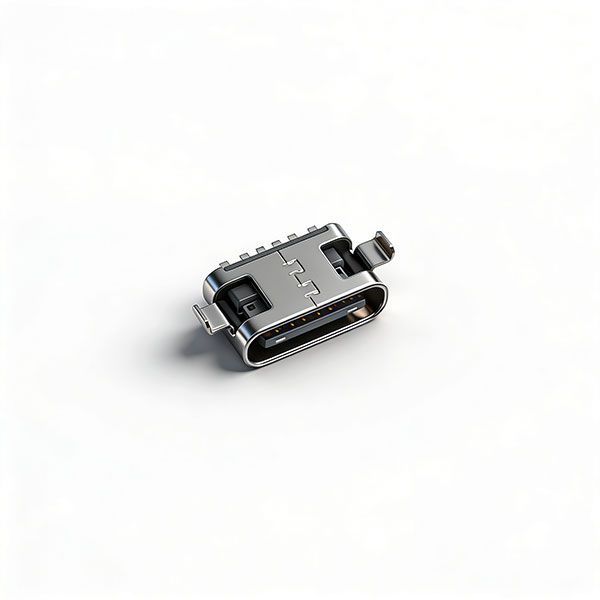

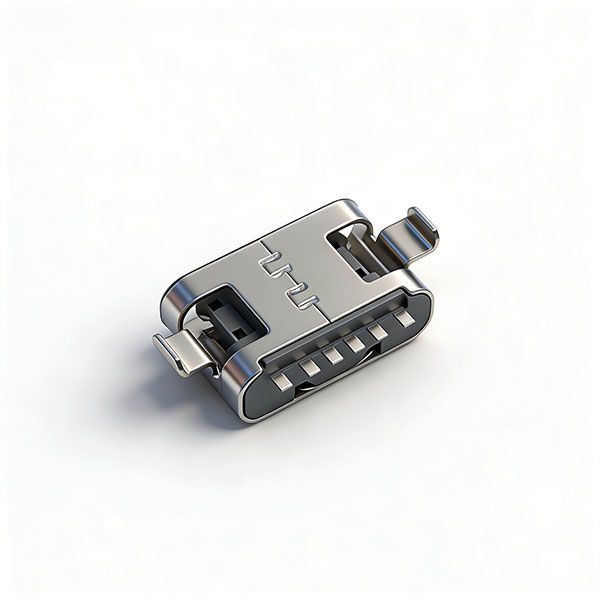

TC母座6P 沉板0.8 两脚插板SMT L=5.15 带中夹片 无弹 卷边
所属类别
发布时间
最后更新 浏览次数
料号：A01C615A
外壳：不锈钢201
胶芯：LCP
端子：黄铜
详情介绍
一、引脚定义
| PIN 位 | 信号名称 |
|---|---|
| A1 | GND |
| A4 | VBUS |
| A5 | CC1 |
| A6 | D+ |
| A7 | D- |
| A9 | VBUS |
| B1 | GND |
| B5 | CC2 |
| B12 | GND |
二、包装规范
| 项目 | 规格 |
|---|---|
| 包装形式 | 卷带（编带）+ 外箱 |
| 每盘数量 | 1500PCS |
| 每箱数量 | 15000PCS（15 盘 / 箱） |
| 载带要求 | 首尾至少预留 16 个空穴不装产品 |
| 上带剥离角度 | 165°-180° |
三、机械性能与电气性能、环境性能
| 分类 | 项目 | 通用参考规格 |
|---|---|---|
| 机械性能 | 插入力 | 0.5~2.0 kgf |
| 机械性能 | 拔出力 | 0.8~2.0 kgf |
| 机械性能 | 机械寿命 | 5000 次插拔 |
| 电气性能 | 额定电流 | 3.0A |
| 电气性能 | 额定电压 | 5.0V |
| 电气性能 | 接触阻抗 | ≤40mΩ/PIN（MAX） |
| 电气性能 | 绝缘电阻 | ≥100MΩ（MIN） |
| 电气性能 | 耐电压 | AC 100V，保持 1 分钟 |
| 环境性能 | 工作温度 | -25℃ ~ +85℃ |
