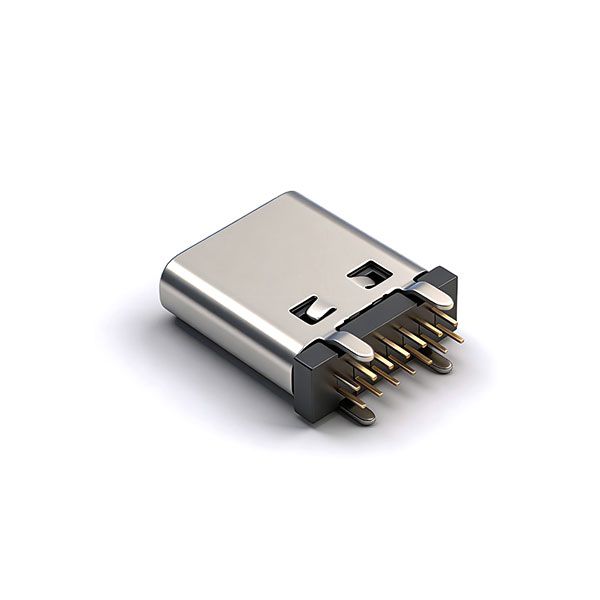

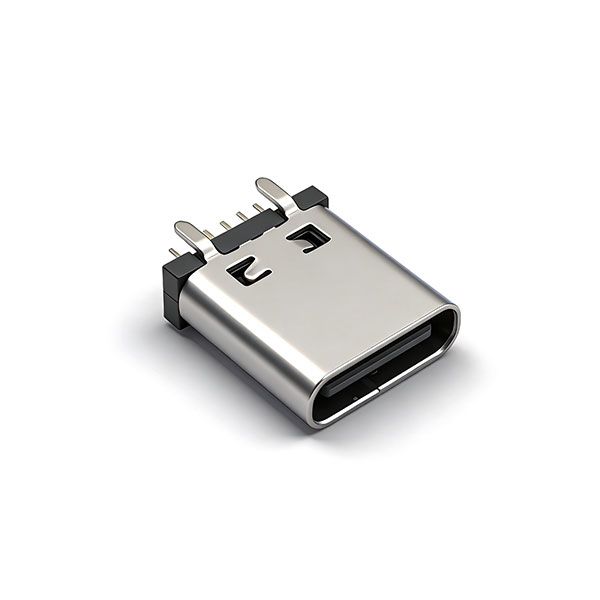

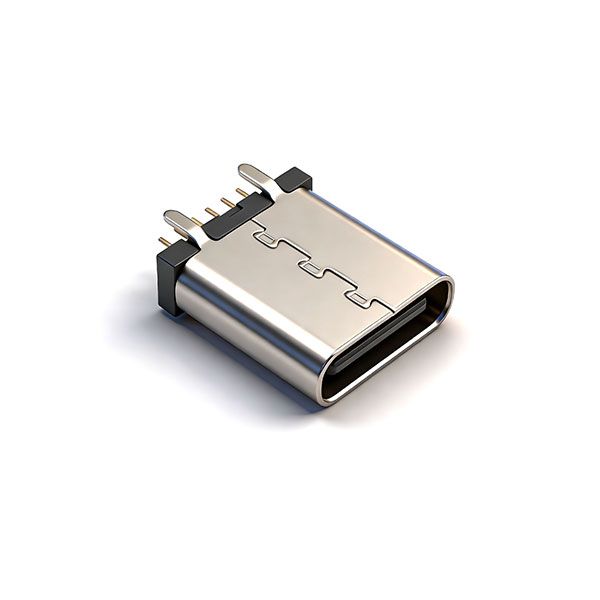

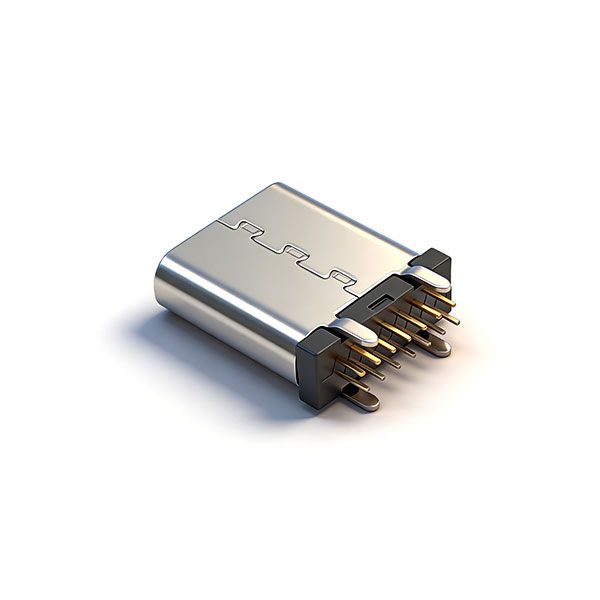

TC母座14P 立插 L=10.0 A款 小脚 三模 无柱 无弹
所属类别
发布时间
浏览次数
料号：A031407A
外壳：不锈钢304
胶芯：LCP
端子：高导铜
详情介绍
一、电镀规格
| 项目 | 规格 |
|---|---|
| 端子接触区 | 镀金≥3μ" MIN |
| 端子焊接区 | 镀金≥1μ" MIN |
| 外壳 | 镀镍≥50μ" MIN |
| 盐雾测试 | 48H 无锈蚀 |
| 外观要求 | 变形在公差范围内，无变色不良 |
| 环保标准 | 符合 ROHS、REACH |
二、机械性能
| 项目 | 标准 |
|---|---|
| 产品结构 | 母座、立式、四脚插板款 |
| 未注公差 | ±0.05mm |
三、环境性能
| 项目 | 标准 |
|---|---|
| 盐雾测试 | 48 小时无锈蚀 |
四、引脚定义
| PIN | 信号名称 | PIN | 信号名称 |
|---|---|---|---|
| A1 | GND | B12 | GND |
| A4 | VBUS | B9 | VBUS |
| A5 | CC1 | B7 | D- |
| A6 | D+ | B6 | D+ |
| A7 | D- | B5 | CC2 |
| A9 | VBUS | B4 | VBUS |
| A12 | GND | B1 | GND |
五、包装规范
| 项目 | 规格 |
|---|---|
| 包装形式 | PE 真空盒（上盖 + 下盒）+ 外箱 |
| 每盒数量 | 100Pcs / 盒 |
| 每箱数量 | 100 盒 / 箱（共 10000Pcs） |
| 装箱方式 | 每箱竖放 25 盒 ×4 层，尾数箱在空余处加装填充物 |
| 封箱方式 | 外箱用透明胶纸带封 "工" 字型 |
| 标签要求 | 依图示粘贴产品或 RoHS 标签 |
