TYPE C侧插母座
首页TYPE C侧插母座产品详情

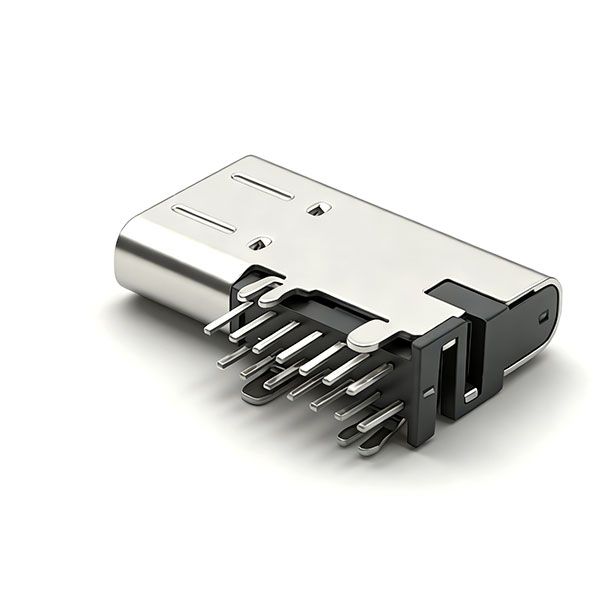

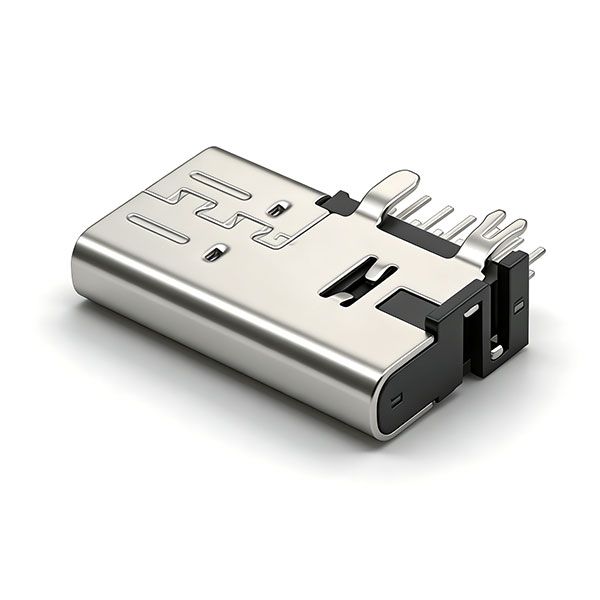

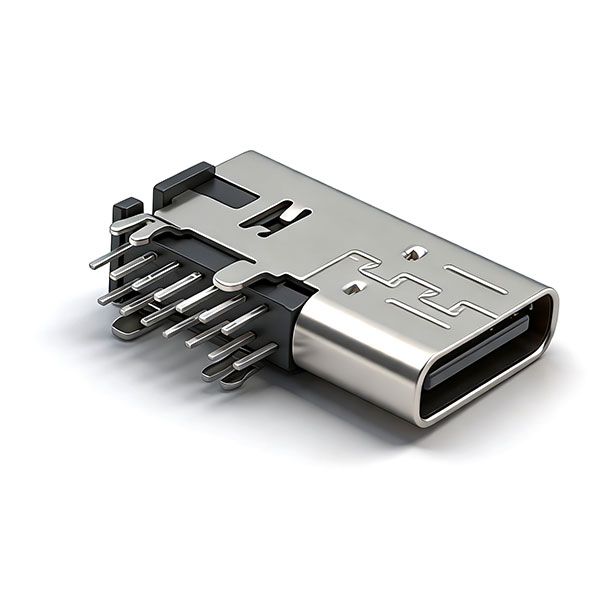

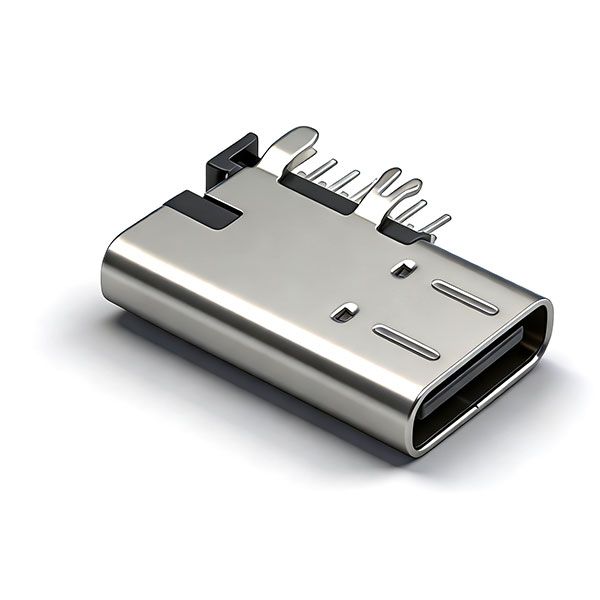

TC母座14P 侧插 L=14.75 CH=5.06 交叉小脚鱼叉脚 三模 外壳脚长2.1 引脚长2.1 无柱 无弹
所属类别
发布时间
最后更新 浏览次数
料号：A031410B
胶芯：黑色 LCPUL94 V-0 耐高温阻燃
端子：C2680 铜合金 厚度 0.20mm
外壳：SUS304 不锈钢厚度 0.30mm
中夹片：SUS304 不锈钢厚度 0.30mm
详情介绍
一、电镀规格
| 部位 | 电镀类型 | 厚度要求 | 附加要求 |
|---|---|---|---|
| 端子接触区 | 镀金 | ≥3μ" | 低阻抗、稳定接触 |
| 端子焊接区 | 镀锡 | ≥80μ" | 附着力≥95% |
| 整体底镀 | 镀镍 | ≥40μ" | 增强结合力 |
| 金属外壳 | 镀镍 | ≥50μ" | 盐雾 48H |
二、机械性能
| 项目 | 参数 |
|---|---|
| 插入力 | 5～20N |
| 拔出力 | 8～20N |
| 插拔寿命 | 10000 次 |
| 耐久后保持力 | 6～20N |
| 外观要求 | 无起泡、无熔胶、无变色，变形在公差内 |
三、电气性能
| 项目 | 参数 |
|---|---|
| 额定电流 | 5.0A |
| 接触电阻 | ≤40mΩ/PIN |
| 绝缘电阻 | ≥100MΩ |
| 额定电压 | 48V DC/AC |
| 耐电压 | AC 100V / 1min |
四、环境性能
| 项目 | 参数 |
|---|---|
| 工作温度 | -25℃ ~ +85℃ |
| 外壳盐雾 | 48H 无腐蚀 |
五、引脚定义
| 引脚 | 信号 | 引脚 | 信号 |
|---|---|---|---|
| A1 | GND | B12 | GND |
| A4/A9 | VBUS | B4/B9 | VBUS |
| A5 | CC1 | B5 | CC2 |
| A6 | D+ | B7 | Dn2 |
| A7 | D- | B6 | Dp2 |
| A12 | GND | B1 | GND |
六、包装规范
| 项目 | 要求 |
|---|---|
| 内包装 | 透明上盖 + 下盒，100Pcs / 盒 |
| 堆叠 | 15 层 / 叠、10 层 / 叠，顶部加顶盖 |
| 装箱 | 50 盒 / 箱 = 5000Pcs |
| 外箱尺寸 | 480mm×290mm×160mm |
| 封箱 | 透明胶带 “工” 字型 |
| 标签 | 产品标签 + ROHS 标签 |
| 尾数 | 空位加装填充物 |
