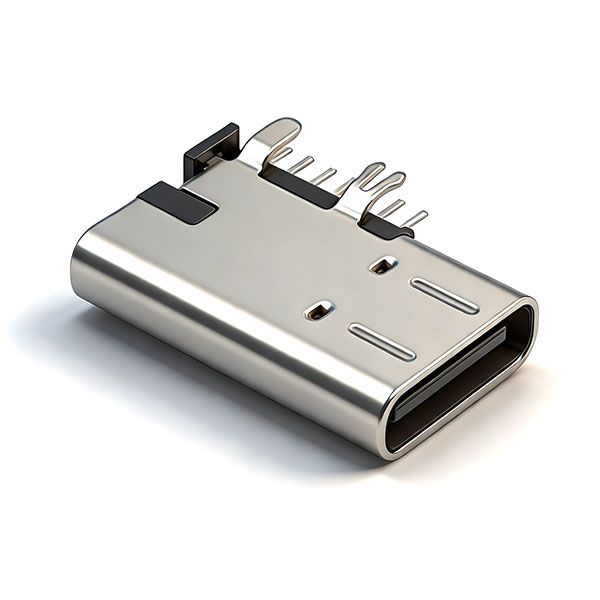

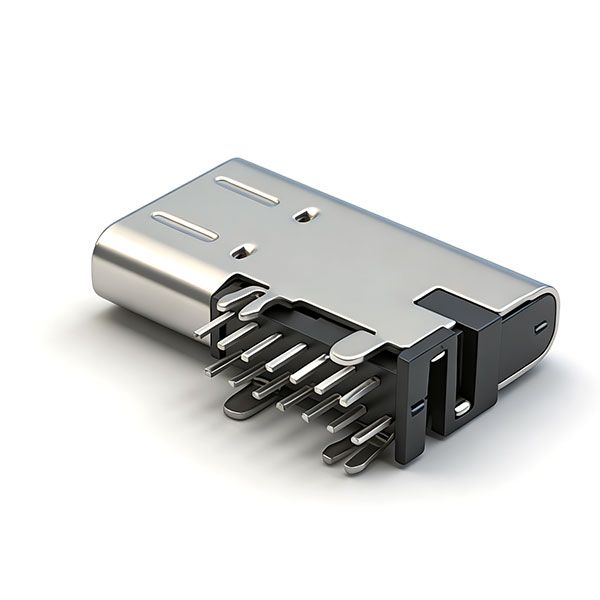

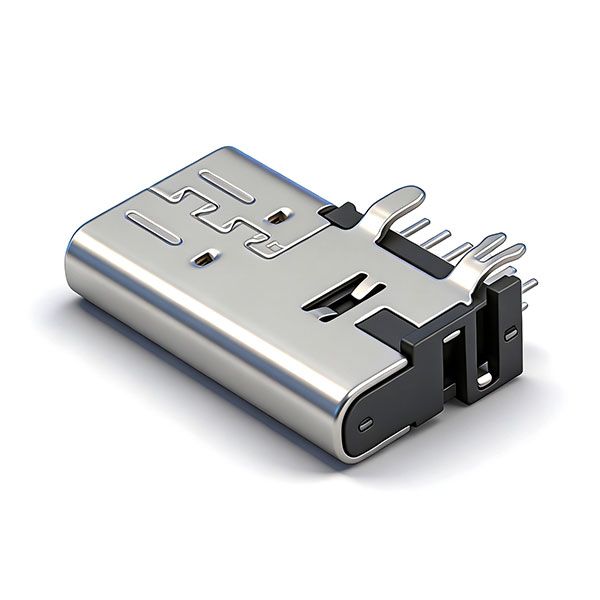

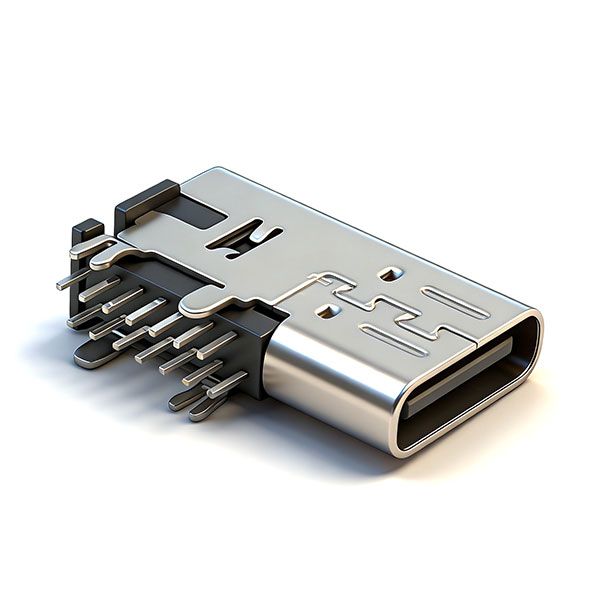

TC母座14P 侧插 L=14.75 CH=5.06 交叉小脚鱼叉脚 三模 外壳脚长1.6 引脚长2.1 无柱 无弹
所属类别
发布时间
最后更新 浏览次数
料号：A031410A
胶芯：黑色 LCPUL94 V-0 耐高温阻燃
端子：铜合金高导电、耐插拔
外壳 ：不锈钢 结构稳定、防腐蚀
详情介绍
一、电镀规格
| 部位 | 电镀类型 | 厚度要求 | 性能 |
|---|---|---|---|
| 端子接触区 | 镀金 | ≥3μ" | 低阻抗、稳定接触 |
| 端子焊接区 | 镀锡 | ≥80μ" | 可焊性好，附着力≥95% |
| 整体底镀 | 镀镍 | ≥40μ" | 增强镀层结合力 |
| 金属外壳 | 镀镍 | ≥50μ" | 盐雾 48H 无腐蚀 |
二、机械性能
| 项目 | 参数 |
|---|---|
| 插拔寿命 | 10000 次 |
| 耐久后保持力 | 6～20N |
| 外观要求 | 无起泡、无熔胶、无变色，变形在公差内 |
三、电气性能
| 项目 | 参数 |
|---|---|
| 额定电流 | 5.0A |
| 绝缘电阻 | ≥100MΩ |
| 额定电压 | 48V DC/AC |
| 接触电阻 | ≤50mΩ/PIN |
| 耐电压 | AC 100V / 1min |
四、环境性能
| 项目 | 参数 |
|---|---|
| 工作温度 | -25℃ ~ +85℃ |
| 外壳盐雾测试 | 48H 无异常 |
五、引脚定义
| 引脚 | 信号名称 | 引脚 | 信号名称 |
|---|---|---|---|
| A1 | GND | B12 | GND |
| A4 | VBUS | B9 | VBUS |
| A5 | CC1 | B5 | CC2 |
| A6 | D+ | B7 | Dn2 |
| A7 | D- | B6 | Dp2 |
| A9 | VBUS | B4 | VBUS |
| A12 | GND | B1 | GND |
六、包装规范
| 项目 | 要求 |
|---|---|
| 内包装 | 透明上盖 + 下盒，100Pcs / 盒 |
| 堆叠方式 | 15 层 / 叠、10 层 / 叠，顶部加顶盖 |
| 装箱数量 | 50 盒 / 箱 = 5000Pcs |
| 外箱尺寸 | 480mm×290mm×160mm |
| 封箱方式 | 透明胶带 “工” 字型封箱 |
| 标签要求 | 贴产品标签 + ROHS 标签 |
| 尾数处理 | 空位加装填充物 |
