TYPE C板上母座
首页TYPE C板上母座产品详情

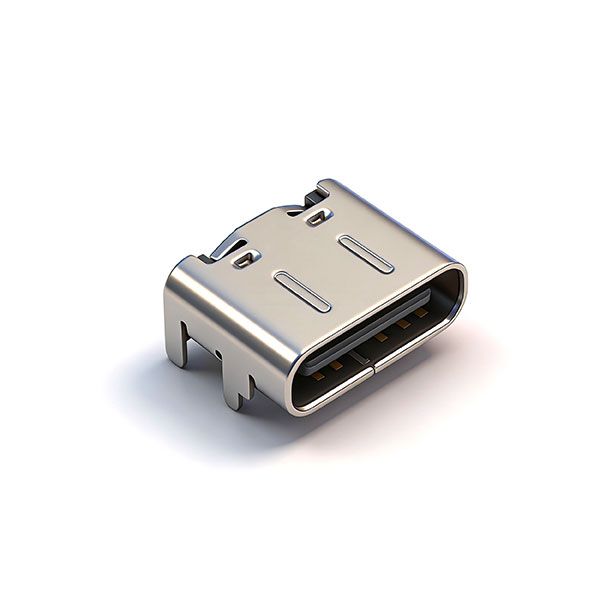

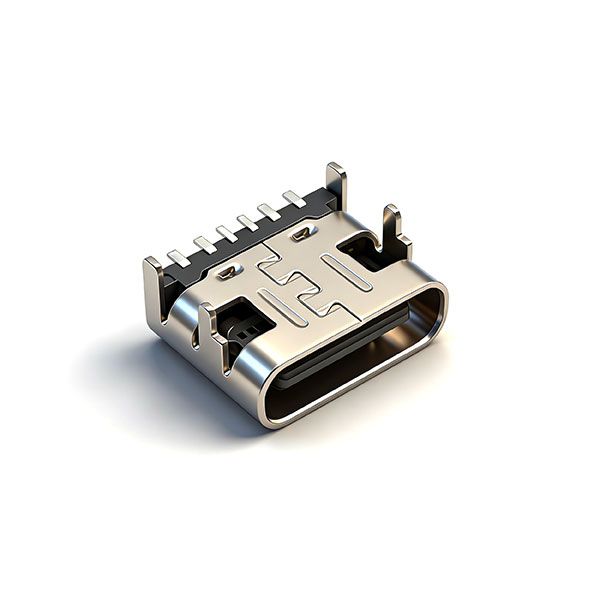

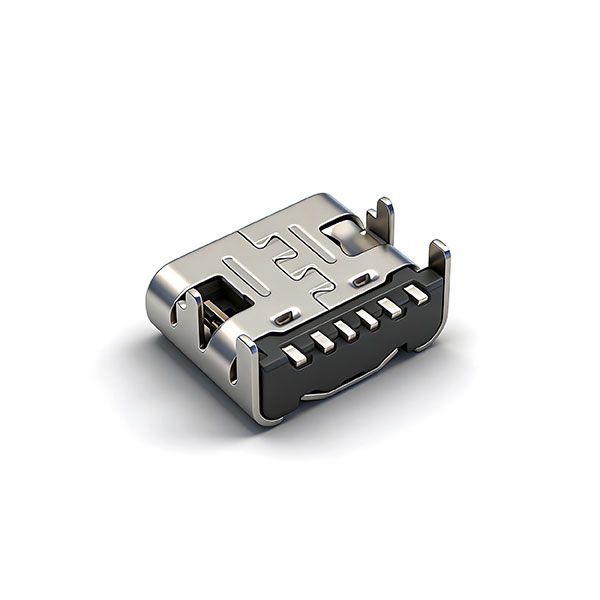

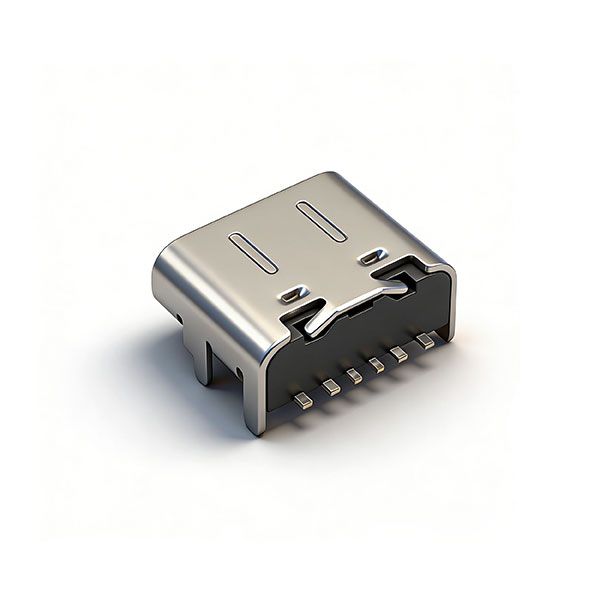

TC母座6P 四脚插板SMT L=6.8 带凸筋 A款 三模 无弹
所属类别
发布时间
最后更新 浏览次数
料号：A030602A
胶芯本体（Housing）：耐高温阻燃工程塑胶
接触端子（Terminal）：高导电铜合金
外壳：不锈钢
详情介绍
一、电镀规格
| 部件区域 | 电镀材质 | 图纸明确技术要求 | 核心作用 |
|---|---|---|---|
| 端子焊接区域 | 纯锡（Sn） | 镀层厚度最小 80 微英寸（u"） | 提升 SMT 贴装可焊性，适配量产自动化焊接工艺 |
| 端子接触区域 | 镀镍底 + 闪金（Golden Flash） | 底层镀镍≥30u"，表层镀金 | 降低接触阻抗，保障插拔接触稳定性，适配 10000 次使用寿命 |
| 金属外壳 | 金属镍（Ni） | 镀层厚度最小 50 微英寸（u"） | 中性盐雾测试可达 48 小时，提升防锈、耐腐蚀能力 |
二、机械性能
| 性能项目 | 技术参数 |
|---|---|
| 插入力 | 0.5~2.0kgf |
| 拔出力 | 0.6~2.0kgf |
| 耐久测试后保持力 | 6~20N |
| 插拔使用寿命 | 10000 次 |
三、电气性能
| 性能项目 | 技术参数 |
|---|---|
| 额定电压 | 48V DC/AC |
| 额定电流 | 5.0A |
| 单 PIN 接触电阻 | 最大 50mΩ |
| 绝缘电阻 | 最小 100MΩ |
| 耐电压性能 | AC 100V，持续 1 分钟无击穿 |
四、环境性能
| 性能项目 | 技术参数 |
|---|---|
| 工作温度范围 | -25℃ ~ +85℃ |
| 外壳耐腐蚀性能 | 中性盐雾测试 48 小时无异常 |
| 耐高温性能 | 适配 SMT 回流焊高温工艺，胶芯无变形、性能无衰减 |
五、16PIN 核心引脚定义
| A 面引脚 | 核心功能 | B 面引脚 | 核心功能 |
|---|---|---|---|
| A1 | GND（接地） | B1 | GND（接地） |
| A4/A9 | VBUS（电源） | B4/B9 | VBUS（电源） |
| A5 | CC1（配置通道） | B5 | CC2（配置通道） |
| A6 | DP1（USB2.0 数据 +） | B6 | DP2（USB2.0 数据 +） |
| A7 | DN1（USB2.0 数据 -） | B7 | DN2（USB2.0 数据 -） |
| A8 | SBU1（辅助通道） | B8 | SBU2（辅助通道） |
| A12 | GND（接地） | B12 | GND（接地） |
六、包装规范
标准包装形式：采用载带 + 上带 + 卷盘的编带包装，配套外箱与缓冲防护物料
标准装量：单卷标准装量 10000PCS，载带首尾预留空位不装产品，每穴放置 1PCS 产品，放置方向统一
核心包装物料规格
序号 物料名称 核心规格 01 连接器本体 A030602A TYPE-C 16PIN 母座 02 载带 宽度 24mm，厚度 0.50mm，步距 12.0mm，总长 12240mm 03 上带 宽度 20.70mm，厚度 0.05mm，总长 12240mm 04 卷盘 外径 330mm，内径 100mm，高度 28.5mm 05 三角缓冲垫 300mm260mm7mm，每箱 4PCS 06 外纸箱 外径 340mm340mm310mm 包装作业要求
序号 作业项目 标准技术要求 1 产品标识 每盘产品必须粘贴内标签，标注产品料号、规格、数量等核心信息 2 装箱防护 标准装箱规格为 10 盘 / 箱，箱内四角放置三角缓冲垫做防护，装箱完成后用胶带密封箱体 3 编带工艺管控 上带与载带的剥离力、剥离角度、剥离速度均按电子行业通用标准管控，剥离跳动量控制在合规范围内 4 定制适配 可按客户定制要求，调整包装方式、单盘装量与标签内容 5 环保合规 所有包装物料、作业流程均符合 ROHS、REACH 环保标准要求
