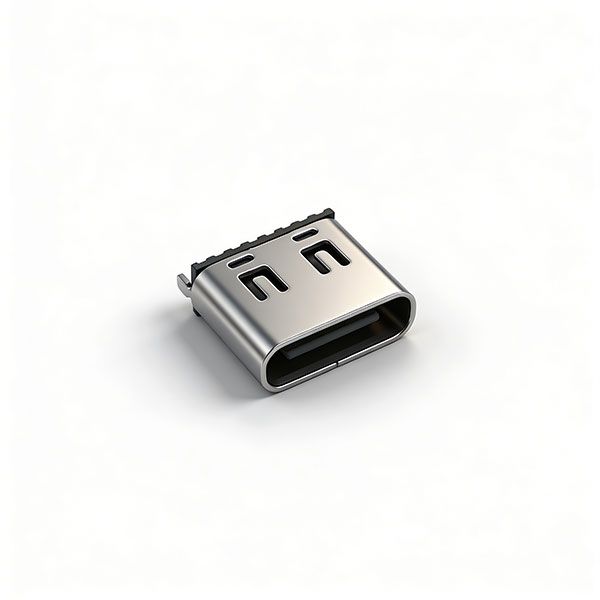

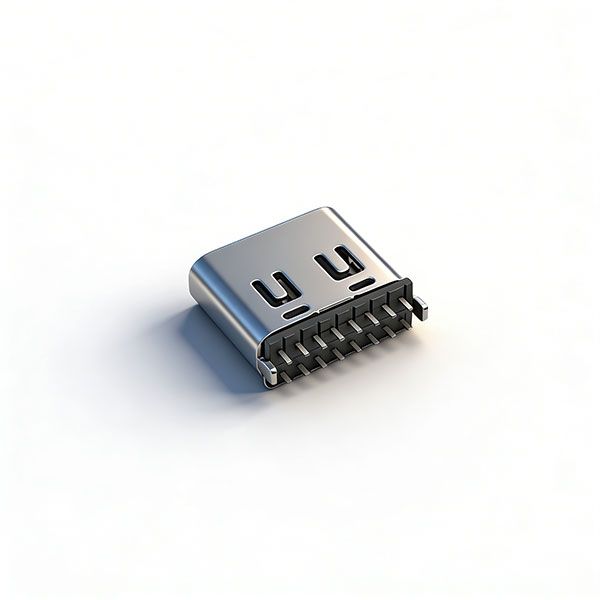

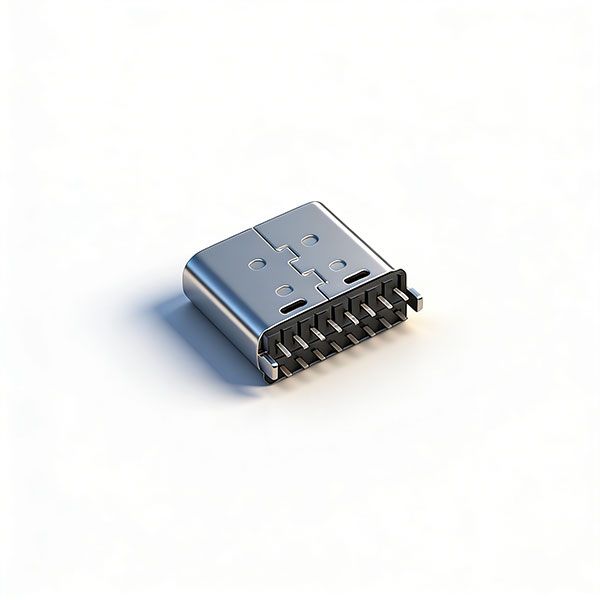

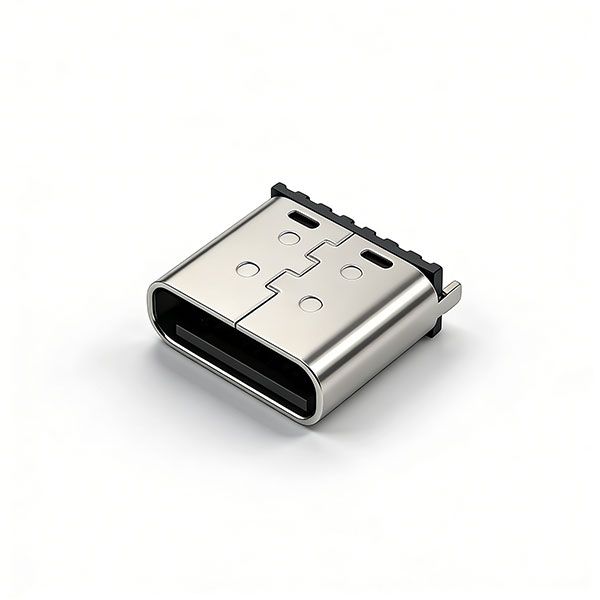

TC母座16P 立插 L=7.4 三模 带中夹片 有弹
所属类别
发布时间
最后更新 浏览次数
料号：A011643A
产品材质：耐高温塑胶 防火等级达到 UL94 V-0 级
接触端子（Terminal）：铜合金
前外壳（Front Shell）：不锈钢
中夹片（Mid Plate）：不锈钢
详情介绍
一、材料规格
| 部件名称 | 核心材质 | 附加规格 |
|---|---|---|
| 胶芯本体（Housing） | 耐高温塑胶 | 防火等级达到 UL94 V-0 级 |
| 接触端子（Terminal） | 铜合金 | - |
| 前外壳（Front Shell） | 不锈钢 | - |
| 中夹片（Mid Plate） | 不锈钢 | - |
二、电镀规格
接触端子：整体底层镀镍，镍层厚度最小 30 微英寸（u"）；镍层表面采用闪金（Golden Flash）工艺镀金
前外壳：整体镀镍，镍层厚度最小 30 微英寸（u"）
三、机械性能
| 性能项目 | 技术参数 |
|---|---|
| 插入力 | 0.5~2.0kgf |
| 拔出力 | 0.6~2.0kgf |
| 插拔使用寿命 | 10000 次 |
四、电气性能
| 性能项目 | 技术参数 |
|---|---|
| 额定电压 | 48V DC/AC |
| 额定电流 | 5.0A |
| 单 PIN 接触电阻 | 最大 50mΩ |
| 绝缘电阻 | 最小 100MΩ |
| 耐电压性能 | AC 100V，持续 1 分钟无击穿 |
五、环境性能
工作温度范围：-25℃ ~ +85℃
六、16PIN 核心引脚定义
| A 面引脚 | 核心功能 | B 面引脚 | 核心功能 |
|---|---|---|---|
| A1 | GND（接地） | B1 | GND（接地） |
| A4/A5/A9 | VBUS（电源） | B4/B9 | VBUS（电源） |
| A6 | DP1（USB2.0 数据 +） | B6 | DP2（USB2.0 数据 +） |
| A7 | DN1（USB2.0 数据 -） | B7 | DN2（USB2.0 数据 -） |
| A5 | CC1（配置通道） | B5 | CC2（配置通道） |
| A8 | SBU1（辅助通道） | B8 | SBU2（辅助通道） |
| A12 | GND（接地） | B12 | GND（接地） |
